在IB地理學習中，各種地圖、圖表的應用是非常常見常見的，也是我們學習中一大重要并且基礎的IB地理知識點內容。今天A加未來小編就帶大家來了解一下IB地理課程中各種圖表的類型和特點，希望對同學們IB地理學習起到一定的幫助。


注釋地圖四要素

標題

圖例和注釋

比例尺、方向

易讀性

經過初中、高中地理的學習 ，想必大家都知道地圖的幾要素是什么，從字面上也可以知道其確切的意思，小編這里就不多做解釋了。下面就給大家全方位介紹一下地圖、圖表的類型。

注意：

標注（<10個單詞，例如下圖的國家名稱）

注釋?zhuān)](méi)有字?jǐn)?shù)限制，即可以大于10個單詞）

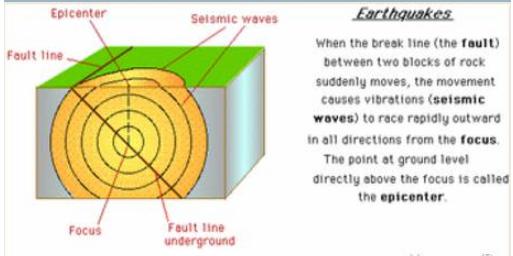

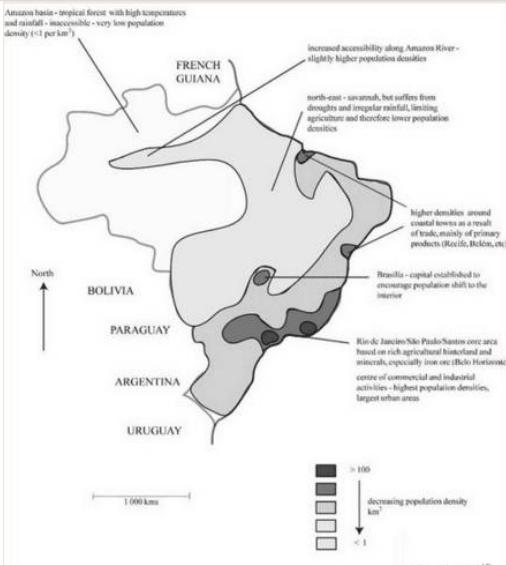

Annotated Maps注釋地圖



以上圖為例，“地震波”的注釋就可以加到圖里。但是有些單獨的，不重要的注釋是不必要和耗時的，例如：“地震波與地震的震中同心”。就如上面提到的，標注（紅字部分字?jǐn)?shù)<10個單詞，

黑字部分字?jǐn)?shù)沒有字?jǐn)?shù)限制）

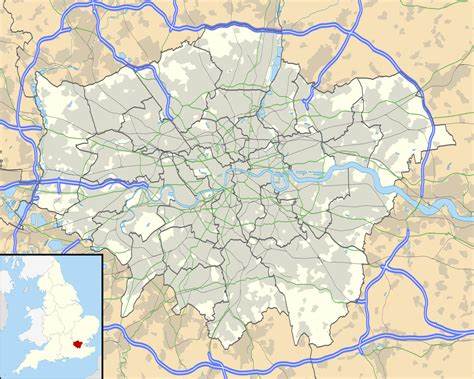

Location Maps位置地圖

強烈建議在現場工作中使用的地圖，可以通過手繪完成或計算機生成，并且必須使其與研究相關。位置圖示例（使用區域+插入本地地圖）：



Thematic Maps專題地圖


專題地圖主要側重于特定的想法和主題，如:（物理，社會，經濟，人口等）

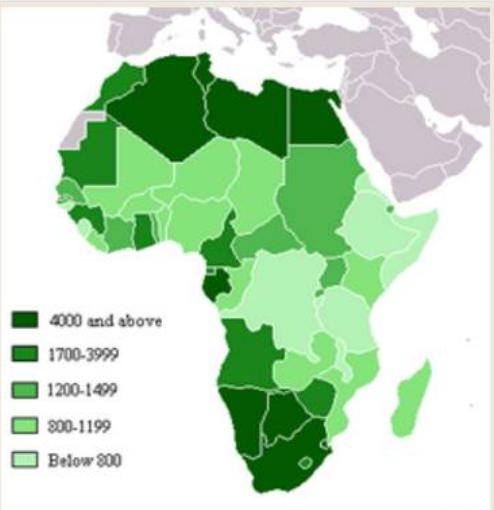

Choropleth Maps 地區分布圖




專題地圖中，陰影或者有圖案的區域是統計變量， 測量的區域。（例如:此圖所示非洲）

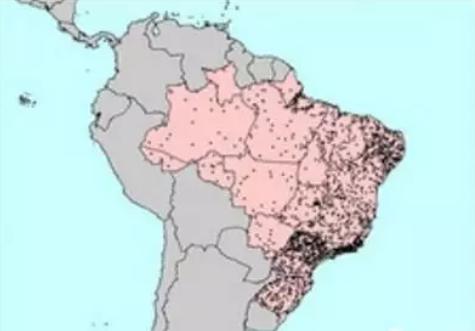

Dot Maps點圖



使用點符號顯示特征或現象的地圖。點映射依靠視覺散射來顯示空間模式。注意：點的位置的不準確可能會錯誤地表示正在映射的數據

（例如，此地圖上的Amazon區域）

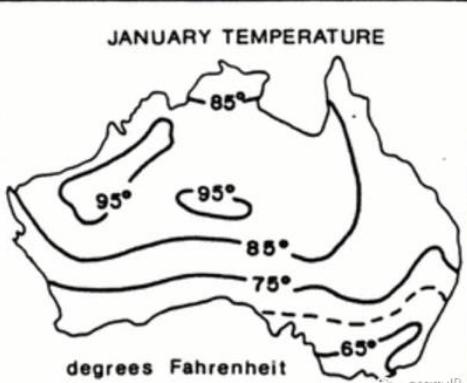

Isolines等值線



連接等值點（例如高程，溫度，大氣壓）的線。

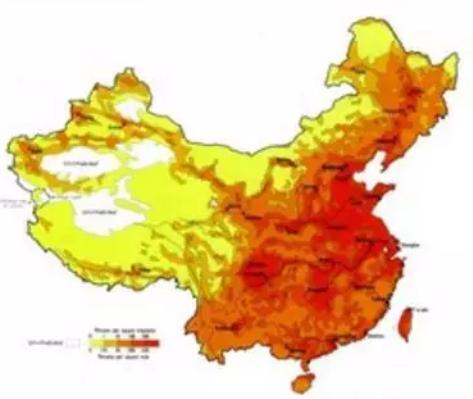

Isopleth Maps等位圖




使用等值線的地圖，描繪了在某一點不能測量的變量，而是也是必須根據在一個區域上收集的數據（例如密度，降水）來計算的Topological Maps拓?fù)涞貓D

拓?fù)涞貓D，機器人學中地圖的四種表示方法之一。其把室內環境表示為帶結點和相關連接線的拓?fù)浣Y(jié)構圖，其中結點表示環境中的重要位置點（拐角、門、電梯、樓梯等），邊表示結點間的連接關系，如走廊等。

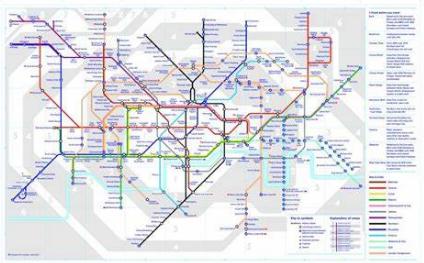

已簡化的地圖，因此只有重要信息保留，不必要的細節已刪除。這些地圖缺乏規模，距離和方向受到變化和變化，但點之間的關系保持不變。拓?fù)鋱D的一個很好的例子是倫敦或舊金山的地鐵地圖。

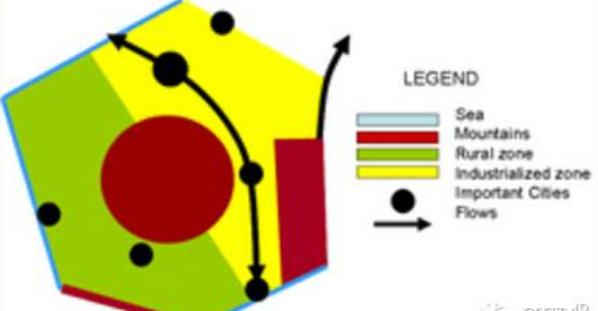

Chorems（拓?fù)涞貓D的一種形式）




Chorems是1980年由Roger Brunet首先創建的超簡化拓?fù)鋱D，用于使用簡化的空間基元集來表示復雜的地理信息（包括人類地理）

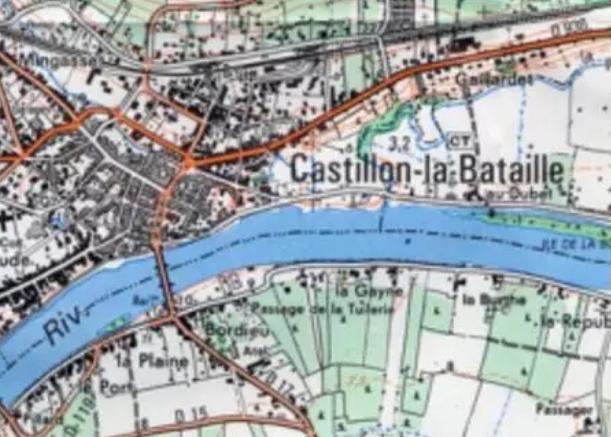

Topographic Maps地形圖



地圖的特點是大規模的細節和海拔的定量表示（使用等值線），自然和人為特征。Cartograms (or Anamorphic Maps)統計圖地圖或變形地圖地圖中的區域與變量成比例，

而不是實際大小

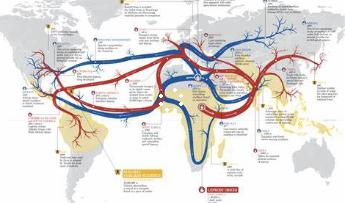

Flow Maps流圖




地圖和流程圖之間的混合，顯示對象從一個位置到另一個位置的移動，例如遷移中的人數，交易的貨物量或網絡中的數據包數量。Mental map意境圖代表他們自己世界的個人觀點認識的地圖。這可以通過詢問問題和使用等值線來映射答案（例如，“你想住在哪里？”），通過詢問去往地標或其他位置的方向，請求某人繪制區域的草圖圖。或者是用來描述該地區，或者通過要求一個人在短時間內盡可能多地命名一個地方（例如美國各州）

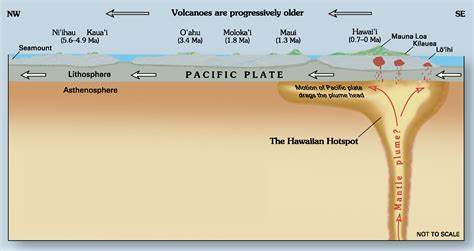

Cross Section Diagrams橫斷面圖




此圖是3D圖例如：山的橫截面Transect Maps斷面圖通常是，沿著一條線規則地間隔采樣的測量（例如土地利用，建筑物密度，植物物種） Space-Time Paths Maps時空路徑地圖空間時間路徑圖有助于繪制人的習慣以及他們對時間或設施的使用（例如他們?cè)诠珗@停留多久，在購物或在兩點之間旅行）
